SBS(Stuffing Box Sealant) 설치방법
- 1. 모든 valve를 잠근다. pump의 전원을 끄고 stuffing box를 깨끗히 한다. 오랜된 packing을 제거한 후, 사용이 가능한지 sleeve아래의 shaft를 검사한다. 깨어지거나, 심하게 손상된 sleeve 또는 쪼개진 슬리브는 우선적으로 교체해야 한다.
- 2. Cutter를 사용하여 Multi-Lon의 bottom ring을 자르고 stuffing box 의 아랫 부분에 설치한다.horizontal pump에서는 stuffing box의 윗 부분에서 자르는 것이 좋다. bottom ring이 알맞게 장치 되면 S.B.S를 쥐고 이것을 담배처럼 만들어서 stuffing box내에 채우기 시작한다. 손가락을 사용해서 stuffing box 안에서 S.B.S를 균일하게 채워준다.stuffing box 윗 부분까지 채웠을 때, packing gland를 설치한다. packing gland를 잡고 S.B.S를 채우기 위해 이것을 pusher로서 사용한다. packing gland nut를 packing gland bottom이 나올때까지 혹은 이것이 더 이상 조여지기 어려울 때 까지 조여준다. 만일 nut를 조이기 전에 처음부터 bottom이 나온다면, S.B.S를 좀더 첨가하고 다시 조여준다.
- 3. Stffing box 안을 살펴보고 S.B.S가 하나의 형체로 됐는지를 본다. 이것이 die formed ring처럼 보일 것이다.
- 4. Bottom ring을 만든것 처럼 똑같이 top ring을 자른다. 그것을 stuffing box안에 설치한다. top ring을 bottom ring과 같은 방법으로 똑같이 설치한다.
- 5. 이때 Packing gland에서 약간의 S.B.S. grease가 스며나온다. 이것은 윤활제로 작용하므로 닦아내지 않는다. top ring이 설치되어 있는 packing gland를 다시 조여 준다. packing gland를 완전히 풀은다음 다시 느슨하게 하고 손가락으로 nut를 조인다.
- 6. 이제, discharge valve와 inlet valve를 연다. pump전원을 넣고 10초 동안 작동한다. 그리고 pump를 멈춘다. 손가락으로 packing gland nut를 검사한다. nut가 매우 조여 있을 것이다. 이것은 S.B.S.와 Multi-Lon의 초기 열팽창 결과이이다. Finger tight정도로 nut를 풀어주고 pump를 20-30초 동안 작동한다. packing gland nut가 손가락으로 조여질때 까지 이 과정을 계속 한다. 계속 주시하면서 30~45분 동안 pump를 작동한다. stuffing box가 over heat되지 않도록 한다. 만일 pump가 과열이 되면 packing gland nut를 풀어준다. pump가 계속 작동하면서 stuffing box는 차가와질 것이다. S.B.S와 Multi-Lon이 4~8시간 동안은 약간 따뜻하게 작동될 것이나 이후에 pumping되는 액체와 같은 온도로 냉각되어 유지될 것이다.
- 7. 하루나 이틀 후에, packing gland nut를 check 하고, 만일 약간의 leak가 있으면, leak가 멈출때 까지 1/4바퀴 nut를 조여준다. 또 amperage를 check한다. 전류의 세기가 감소한 것을 발견할수있다.
- 8. 더 이상의 leak가 없고 열이 발생되지 않으면, 이로써 모든 설치 과정은 완전히 되었으며, pump station을 깨끗하고 효과적으로 유지할 수 있다.
- 9. SBS compound packing의 사용으로 용수와 전기 사용에 대한 비용을 크게 줄일 수 있다.
NOTE
S.B.S는 Zero-Leakage 재질이므로 Seal Water를 사용치 말것.만약 장시간 사용후 약간의 누출이 있게 되면 멈출때까지 gland nut를 1/4바퀴 조일것. S.B.S.를 사용할땐 과도하게 조일 필요가 없다.
VALVE Sealing Instruction
1. 오래된 Packing을 제거하고 Valve의 Stem을 깨끗하게 세척.
2. Valve packing의 Ring 하나를 Valve 기부에 넣는다.
3. S.B.S.를 견고하게 채워 넣는다.

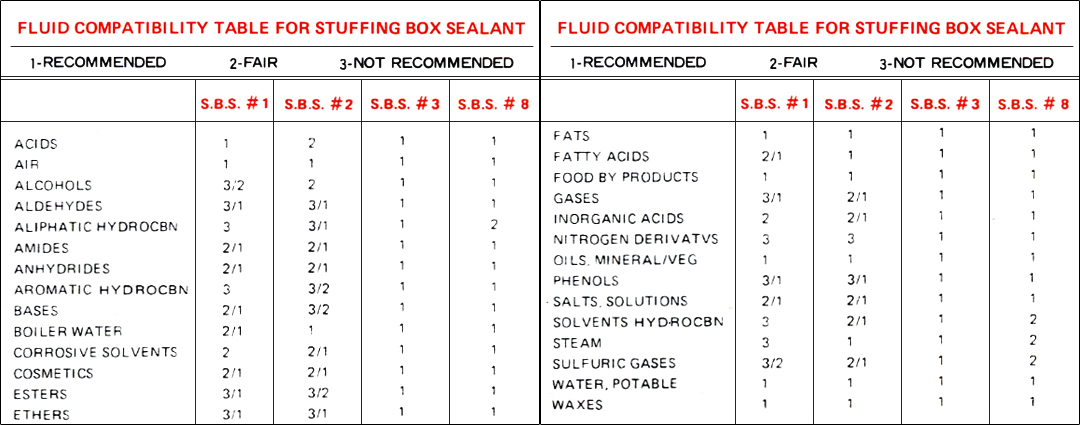

S.B.S 내약품성 일람표
S.B.S.는 불활성 물질이기때문에 여러가지 약품물질의 이송펌프에 사용할 수 있지만 혹시 의문이 있을 경우는 이송하고자 하는 액체에 S.B.S.를 24시간 정도 담가보면 그 사용 여부를 쉽게 판별할 수 있다. 즉, 그 약품에 S.B.S.가 풀어지지 않으면 사용이 가능하다.

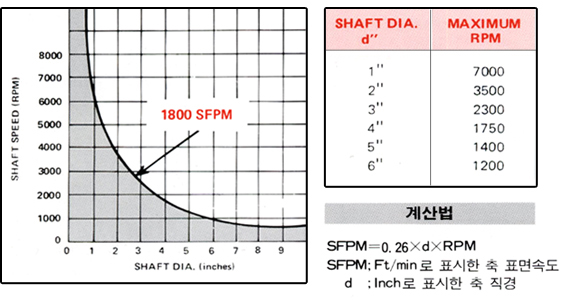

S.B.S를 사용할 펌프의 축 직경과 RPM의 관계
